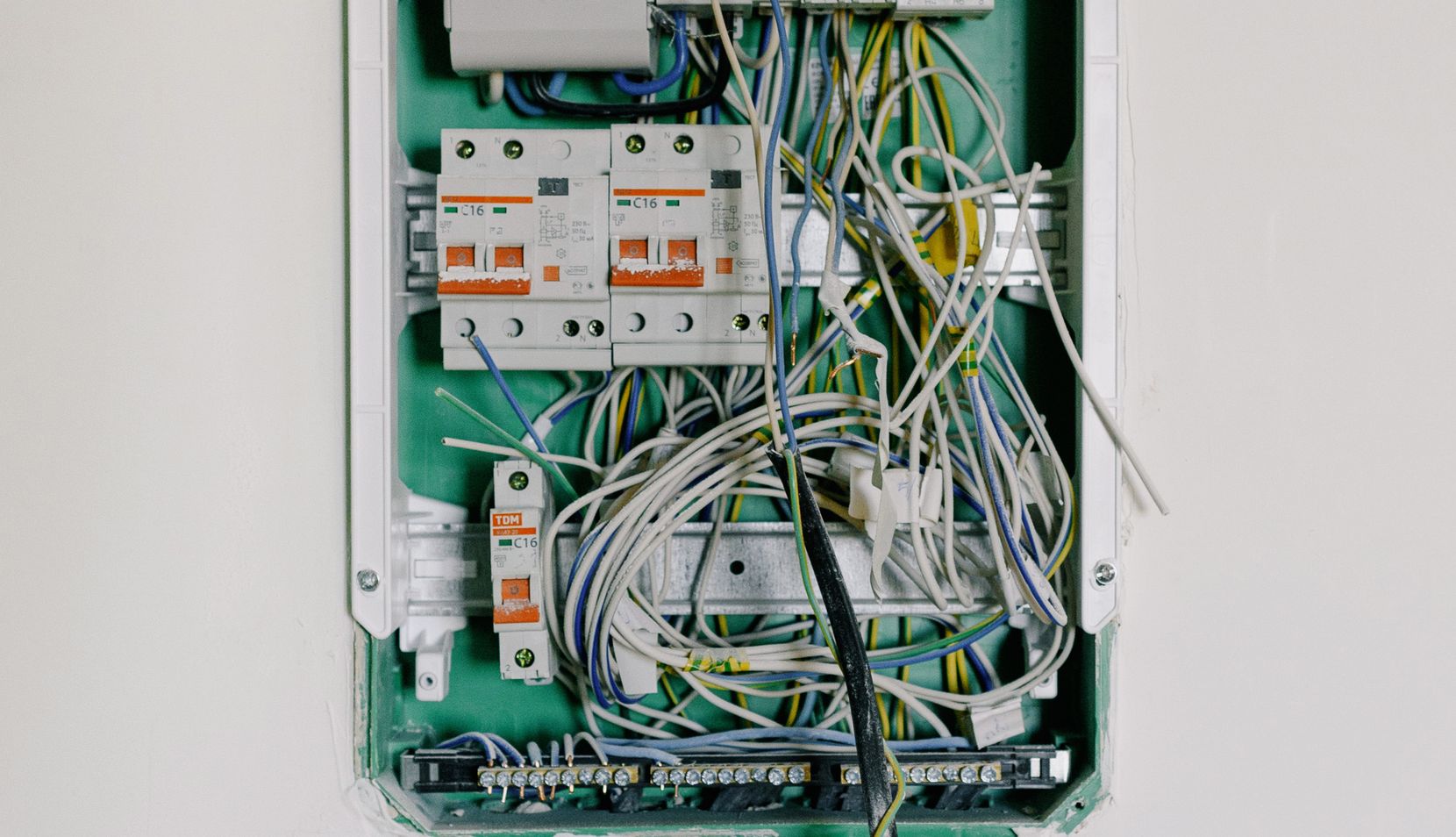

Un cuadro eléctrico es el punto donde se concentran las protecciones de todos los circuitos de una instalación: interruptor general, diferenciales y magnetotérmicos. Un cuadro bien diseñado no es solo el que cumple la normativa, sino el que facilita el mantenimiento posterior y evita que un fallo en un circuito afecte a toda la vivienda o local.

En CELL ayudamos cada día a instaladores a resolver dudas sobre distribución de circuitos y elección de protecciones. Esta guía resume los criterios básicos para diseñar un cuadro eléctrico correctamente.

Estructura básica de un cuadro eléctrico residencial

Según la ITC-BT-25, una vivienda de electrificación elevada debe contar, como mínimo, con estos circuitos independientes:

• C1: iluminación general.
• C2: tomas de corriente de uso general (hasta 20 tomas).
• C3: cocina y horno.
• C4: lavadora, lavavajillas y termo eléctrico.
• C5: tomas de corriente de baños y auxiliares de cocina.
• C7 a C12 (según electrificación): circuitos adicionales para climatización, secadora, automatización, recarga de vehículo eléctrico, etc.

Cómo organizar los diferenciales

No es obligatorio poner un único diferencial para toda la vivienda: de hecho, es mejor práctica repartir los circuitos entre 2 o más diferenciales de 30 mA, de forma que un fallo de aislamiento en un solo aparato no deje sin suministro toda la instalación. Esta distribución también facilita mucho el diagnóstico de averías.

Qué tener en cuenta al elegir los magnetotérmicos de cada circuito

1. Ajustar el calibre a la sección del cable, nunca al revés, siguiendo la tabla de intensidades admisibles de la ITC-BT-19.
2. Elegir la curva de disparo adecuada (B para iluminación y tomas generales, C para receptores con motor como climatización).
3. Dejar margen de crecimiento en el cuadro (espacios libres, reserva de circuitos) para futuras ampliaciones sin tener que sustituir todo el cuadro.

Errores habituales al montar un cuadro eléctrico

• Etiquetar mal o no etiquetar los circuitos, lo que complica cualquier intervención posterior.
• No dejar reserva de espacio para ampliaciones (por ejemplo, un futuro punto de recarga o aerotermia).
• Mezclar cableado de distintos circuitos en la misma canalización sin necesidad, dificultando el mantenimiento.
• No respetar el orden lógico de montaje (general arriba, diferenciales y luego magnetotérmicos agrupados por circuito).

Preguntas frecuentes

¿Cuántos diferenciales debe llevar un cuadro eléctrico residencial?
No hay un número fijo, pero lo recomendable es repartir los circuitos en al menos dos diferenciales de 30 mA para no dejar toda la vivienda sin suministro ante un solo fallo.

¿Se puede ampliar un cuadro eléctrico ya instalado?
Sí, siempre que quede espacio físico disponible en el cuadro (módulos libres) y la potencia contratada sea suficiente para la nueva carga.

¿Qué diferencia hay entre electrificación básica y elevada a efectos del cuadro?
La electrificación elevada exige más circuitos independientes obligatorios (climatización, secadora, automatización) y por tanto un cuadro con más módulos disponibles desde el diseño inicial.
